水平直线筛的结构图通常展示了其各个组成部分及其相对位置关系。以下是对水平直线筛结构图的描述，由于我无法直接提供图片，您可以通过文字描述在脑海中构建或查找相关资料获取实际图片：

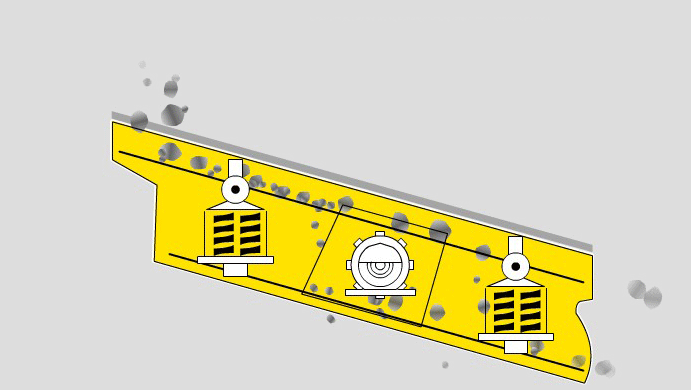

水平直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、传动装置和支撑装置等组成。

1. 筛箱：筛箱是水平直线筛的主体部分，通常由侧板、后挡板、横梁、承料板、排料嘴和各种加强筋组成。筛面与筛板固定在筛框上，用于承载和筛分物料。
2. 筛框：筛框是筛箱的重要组成部分，通常由高强度材料制成，用于支撑筛网和承受振动。筛框的结构设计合理，能够防止物料在筛分过程中的堵塞和堆积。
3. 筛网：筛网是水平直线筛的关键部件，用于将物料按照颗粒大小进行筛分。筛网的材质和孔径大小可以根据物料的性质和筛分要求进行选择。
4. 振动电机：振动电机是水平直线筛的动力源，通过产生激振力使筛箱产生振动。振动电机的数量和功率可以根据筛机的尺寸和筛分能力进行配置。
5. 电机台座：电机台座用于安装和固定振动电机，确保其在工作过程中的稳定性和可靠性。
6. 减振弹簧：减振弹簧用于支撑筛箱并减少振动对周围环境的影响。它们通常安装在筛箱与支撑装置之间，能够地吸收和分散振动能量。
7. 传动装置：传动装置用于将振动电机的动力传递给筛箱，使其产生所需的振动轨迹。传动装置的设计应确保传动平稳、可靠且易于维护。
8. 支撑装置：支撑装置用于支撑整个筛机，并确保其在工作过程中的稳定性和性。支撑装置的结构设计应合理，能够承受筛机的全部重量和振动产生的动载荷。
