旋筛机，特别是旋振筛（也叫三次元振动筛），的工作原理图可能因制造商和设计差异而有所不同，但基本原理是相似的。以下是一个基于通用设计的旋振筛工作原理的简要说明及示意图（由于技术限制，无法直接绘制出具体的图形，但我会用文字描述其关键组成部分和工作原理）：

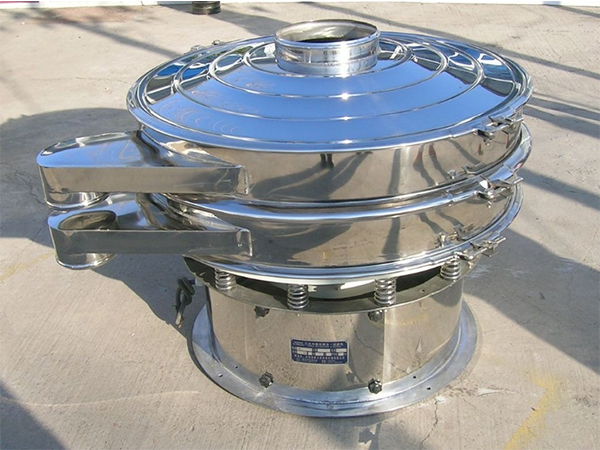

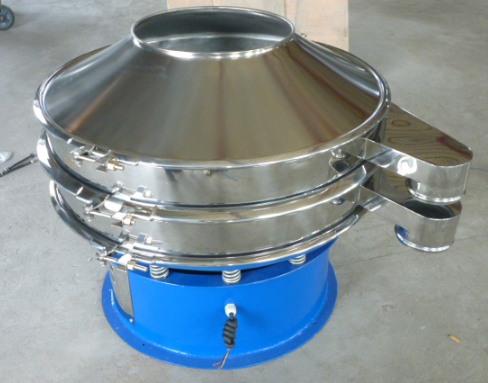

旋振筛工作原理图描述
- 电机：旋振筛采用直立式电机作为激振源。电机上、下两端安装有偏心重锤。
- 振动传递：当电机旋转时，偏心重锤产生离心力，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动。这个三次元运动通过电机传递给筛面。
- 筛面运动：筛面在电机的驱动下，产生复杂的振动运动，使物料在筛面上做外扩渐开线运动。通过调节上、下两端偏心重锤的相位角，可以改变物料在筛面上的运动轨迹，从而达到不同的筛分效果。
- 筛分过程：物料通过入料口进入筛机内部，根据不同物料筛分要求，物料经过1~5层采用不同目数的金属编织筛网的筛分层。在这个过程中，小于筛面孔径的物料通过筛孔落到下层成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出。
- 清网装置：位于各层的筛网下的清网装置（如弹跳球或胶球托板）通过频率振动不断撞击筛网，防止筛网堵塞，确保筛分效率。
- 支撑与减震：旋振筛通常配备有隔振簧，由上下弹簧定位圈和弹簧组成，起到支撑和减震的作用，保证筛机振动的稳定性，减少振动对周围环境的影响。
示意图（文字描述）
- 电机：位于筛机顶部或底部（或两者皆有），带有偏心重锤。
- 筛面：水平或倾斜放置，由多层筛网组成，每层筛网有不同的孔径。
- 入料口：位于筛机顶部，用于加入待筛分的物料。
- 排料口：位于筛机底部或侧面，用于排出筛分后的物料。
- 清网装置：位于筛网下方，通常为弹跳球或胶球托板，用于防止筛网堵塞。
- 隔振簧：位于筛机底部，用于支撑和减震。
